Description

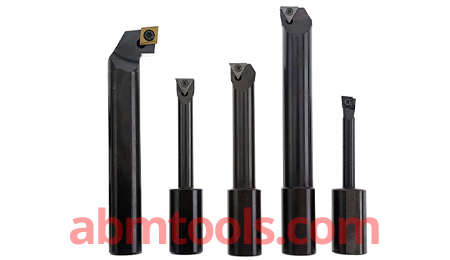

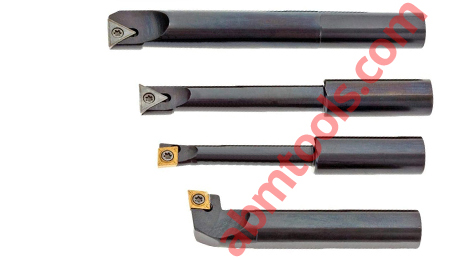

This Axial and Radial Boring Bar Set can be used in a 2″ boring head as well as lathe tool holders.
Dimensions in mm

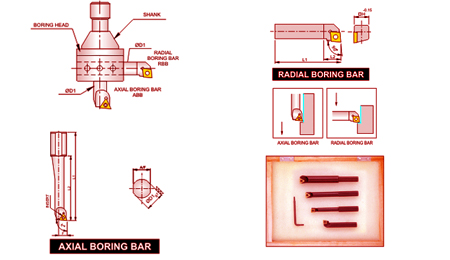

| Item Code No. | Item Code No. For Sets | Type | H Ø D1 | F | L1 | L2 | K° | A/F | Insert |
|---|---|---|---|---|---|---|---|---|---|
| ABM-IMT-4930 | ABM-IMT-4934 Set of 4 Pcs. | A10 C06 | 10 | 5 | 85 | 10 | 95º | 9 | CCMT 0602 |
| ABM-IMT-4931 | A12 T11 | 10 | 6 | 95 | 12 | 90º | 9 | TCMT 1102 | |
| ABM-IMT-4932 | A16 T11 | 10 | 8 | 105 | 16 | 90º | 9 | TCMT 1102 | |
| ABM-IMT-4933 | R75 C06 | 10 | 9 | 60 | 10 | 90º | 9 | CCMT 0602 | |
| ABM-IMT-4940 | ABM-IMT-4944 Set of 4 Pcs | B10 C06 | 12 | 5 | 85 | 10 | 95º | 11 | CCMT 0602 |
| ABM-IMT-4941 | B12 T11 | 12 | 6 | 95 | 12 | 90º | 11 | TCMT 1102 | |
| ABM-IMT-4942 | B16 T11 | 12 | 8 | 105 | 16 | 90º | 11 | TCMT 1102 | |
| ABM-IMT-4943 | R100 C06 | 12 | 13 | 72 | 10 | 90º | 11 | CCMT 0602 | |
| ABM-IMT-4950 | ABM-IMT-4955 Set of 5 Pcs | D10 C06 | 20 | 10 | 85 | 10 | 95º | 18 | CCMT 0602 |
| ABM-IMT-4951 | D12 T11 | 20 | 6 | 95 | 12 | 90º | 18.5 | TCMT 1102 | |
| ABM-IMT-4952 | D16 T11 | 20 | 8 | 105 | 16 | 90º | 18.5 | TCMT 1102 | |
| ABM-IMT-4953 | D20 T11 | 20 | 10 | 135 | 20 | 90º | 18.5 | TCMT 1102 | |
| ABM-IMT-4954 | R125 C09 | 20 | 19 | 123 | 15 | 90º | 18.5 | CCMT 09T3 | |
| ABM-IMT-5000 | ABM-IMT-5005 Set of 5 Pcs | E12 T11 | 25 | 6 | 95 | 12 | 90º | 23.5 | TCMT 1102 |
| ABM-IMT-5001 | E16 T11 | 25 | 8 | 105 | 16 | 90º | 23.5 | TCMT 1102 | |
| ABM-IMT-5002 | E20 T11 | 25 | 10 | 135 | 20 | 90º | 23.5 | TCMT 1102 | |
| ABM-IMT-5003 | E25 T11 | 25 | 12.5 | 160 | 25 | 90º | 23.5 | TCMT 1102 | |
| ABM-IMT-5004 | R150 C09 | 25 | 22 | 134 | 15 | 90º | 23.5 | CCMT 09T3 |
Dimensions in Inches
| Item Code No. | Item Code No. For Sets | Type | H Ø D1 | F | L1 | L2 | K° | A/F | Insert |
|---|---|---|---|---|---|---|---|---|---|
| ABM-IMT-5015 | ABM-IMT-5019 Set of 4 Pcs | A10 C2 | 0.39 | 0.2 | 3.25 | 0.39 | 95º | 0.35 | CCMT 2 |
| ABM-IMT-5016 | A12 T2 | 0.39 | 0.24 | 3.75 | 0.47 | 90º | 0.35 | TCMT 2 | |
| ABM-IMT-5017 | A16 T2 | 0.39 | 0.31 | 4.25 | 0.63 | 90º | 0.35 | TCMT 2 | |
| ABM-IMT-5018 | R75 C2 | 0.39 | 0.35 | 2.5 | 0.39 | 90º | 0.35 | CCMT 2 | |
| ABM-IMT-5025 | ABM-IMT-5029 Set of 4 Pcs | B10 C2 | 0.5 | 0.2 | 3.25 | 0.39 | 95º | 0.43 | CCMT 2 |
| ABM-IMT-5026 | B12 T2 | 0.5 | 0.24 | 3.75 | 0.47 | 90º | 0.43 | TCMT 2 | |
| ABM-IMT-5027 | B16 T2 | 0.5 | 0.31 | 4.25 | 0.63 | 90º | 0.43 | TCMT 2 | |
| ABM-IMT-5028 | R100 C2 | 0.5 | 0.51 | 2.75 | 0.39 | 90º | 0.43 | CCMT 2 | |
| ABM-IMT-5035 | ABM-IMT-5040 Set of 5 Pcs | D10 C2 | 0.79 | 0.29 | 3.25 | 0.39 | 95º | 0.71 | CCMT 2 |
| ABM-IMT-5036 | D12 T2 | 0.79 | 0.24 | 3.75 | 0.47 | 90º | 0.73 | TCMT 2 | |
| ABM-IMT-5037 | D16 T2 | 0.79 | 0.31 | 4.25 | 0.63 | 90º | 0.73 | TCMT 2 | |
| ABM-IMT-5038 | D20 T2 | 0.79 | 0.39 | 5.25 | 0.79 | 90º | 0.73 | TCMT 2 | |
| ABM-IMT-5039 | R125 C3 | 0.79 | 0.75 | 4.75 | 0.59 | 90º | 0.73 | CCMT 3 | |
| ABM-IMT-5045 | ABM-IMT-5050 Set of 5 Pcs | E12 T2 | 1 | 0.24 | 3.75 | 0.47 | 90º | 0.92 | TCMT 2 |
| ABM-IMT-5046 | E16 T2 | 1 | 0.31 | 4.25 | 0.63 | 90º | 0.92 | TCMT 2 | |
| ABM-IMT-5047 | E20 T2 | 1 | 0.39 | 5.25 | 0.79 | 90º | 0.92 | TCMT 2 | |
| ABM-IMT-5048 | E25 T2 | 1 | 0.5 | 6.25 | 1 | 90º | 0.92 | TCMT 2 | |
| ABM-IMT-5049 | R150 C3 | 1 | 0.87 | 5.25 | 0.59 | 90º | 0.92 | CCMT 3 |
